一、產品概述：
電子萬能試驗機可對橡膠、塑料、塑膠、薄膜、紡織、纖維、納米材料、分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼(以及其它硬度鋼)、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪切、粘合力、拔出力、延伸伸長率等試驗拔出力、延伸伸長率等試驗。
二、性能特點：
本系統具體包含系統參數、方案設置、試樣參數、打印、結果計算與顯示、設備狀態顯示、設備控制、曲線繪制、實時數據顯示、異常聲光報警與信息提示等功能本試驗測控系統是專為電子萬能試驗機配套設計的集測量、控制于一體的性能測控儀表，可進行拉伸、壓縮、彎曲、剪切、撕裂、剝離等試驗。軟件能夠完成最大力、最大變形、抗拉強度、斷裂延伸率、最大力總延伸率、屈服點延伸率、斷后伸長率、上下屈服強度、彈性模量、屈服點力、扯斷伸長率、屈服點伸長率、斷裂拉伸強度、屈服點拉伸應力、定伸應力、定力伸長率(根據用戶指定定力水平)等參數的計算和實時顯示，其中，定伸強度的水平值和定力水平值可以在試樣參數界面，按照客戶實際使用的要求輸入到軟件相關位置?？梢杂嬎愕膮颠€包括抗壓強度、上下壓縮屈服強度、壓縮彈性模量、彎曲強度、彎曲彈性模量、平均彎曲力、平均剝離力、剝離強度、最大剝離力、最小剝離力、撕裂強度、平均剪切力、剪切強度、剪切模量等力學物理性能相關參數。
力值單位切換(N、KN、g、kg、gf、kgf、Ib、Ibf、oz、ozf),變形與位移單位切換(mm、cm、m、in)，單位切換設置在“試樣參數”頁面完成，切換完成后，主界面數值顯示和結果顯示數據自動換算。
三、技術參數
1. 最大試驗力：50N/100N/200N/500/1000N/2000N/5000N
2. 準確度等級: 1級
3. 結構形式:單柱式結構
4. 試驗力示值允許誤差極限：示值的±1%以?xún)?
5. 負荷測量范圍：滿量程的2%～100%FS
6. 力分辨率：最大試驗力的1/250000
7. 位移示值極限誤差：示值的±1%以?xún)?
8. 位移最小分辨率：0.01mm
9. 橫梁速度調節范圍：0.01～500mm/min，具有快速粗調與慢速微調功能。測試后自動儲存、可設定自動返回。
10. 橫梁速度相對誤差：設定值的±1%以?xún)?
11. 有效拉伸空間距離：700mm
12. 主機外形尺寸：420×280×1150mm
13. 主機重量：120kg
14. 供電電源：220V，50Hz，0.5KW
15. 控制界面：7英寸65K色超清觸摸屏式操作界面
16. 試驗過程及測量、顯示、控制等均由數顯系統自動完成
17. 過載緊急停機裝置、上下行程限定裝置、自動斷點停機功能

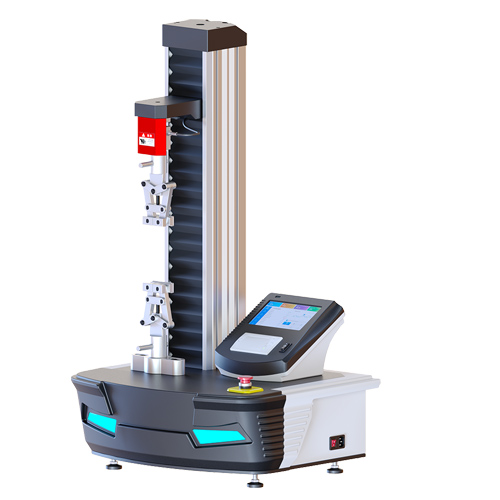

四、試驗機主機配置
1.強度主機一臺(單臂式結構，鋁合金外罩)
2.伺服調速系統及數字伺服調速電機共一套
4.精密滾珠絲杠副兩套
5.精度圓弧同步減速系統一套
6.5kN精度S型負荷傳感器一支
7.專用拉伸輔具一套
8.試驗機控制系統及大液晶顯示器一套

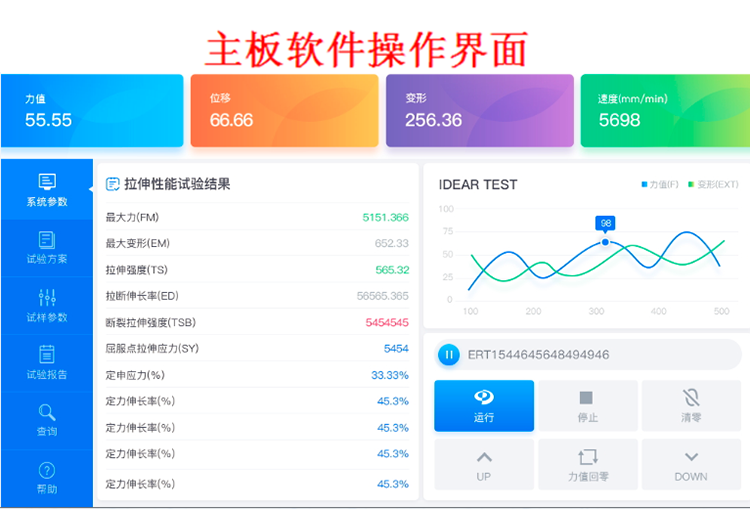

五、試驗機軟件功能介紹:
1. 試品資料:提供使用者設定試品數據，有寬度、厚度、直徑、面積、標距等。
2.測試結束自動存檔，測試完畢自動求算最大力量、屈服強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、延伸率等等。
3.軟件主界面根據試驗方法不同，具有7個標準參數計算功能的顯示界面，分別是金屬拉伸性能試驗方案、橡膠拉伸試驗方案、材料壓縮性能試驗方案、材料彎曲性能試驗方案、材料剝離性能試驗方案、材料剪切性能試驗方案、材料撕裂性能試驗方案;
4.數據實時顯示：系統可同時顯示4路數據，分別是力值、位移、變形、速度，觸屏上電后，自動采集數據并刷新顯示。力值分辨率1/250000，精度0.2%以上;
5.曲線實時顯示：系統提供主界面便捷小曲線界面顯示和“單圖”大曲線界面顯示兩種方式。
