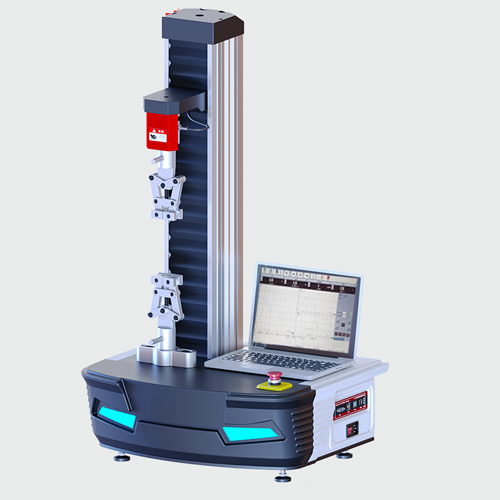

一. 項目簡介：
i5系列微機控制電子萬能試驗是我公司為提企業產品的技術水平，先后吸取國外技術、開發研制的新款萬能試驗機。使公司的產品技術水平躍上了一個新的臺階。
二. 、使用領域：
電子萬能試驗機可對橡膠、塑料、塑膠、薄膜、紡織、纖維、納米材料、分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼(以及其它硬度鋼)、鑄件、鋼板、鋼帶、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪切、粘合力、拔出力、延伸伸長率等試驗拔出力、延伸伸長率等試驗。
三、主要技術指標
1. 最大試驗力：50N/100N/200N/500/1000N/2000N/5000N
2. 準確度等級: 0.5級
3. 結構形式：?jiǎn)沃浇Y構
4. 試驗力示值允許誤差極限：示值的±0.5%以?xún)?
5. 負荷測量范圍：滿量程的0.4%～100%FS
6. 力分辨率：最大試驗力的1/500000
7. 位移示值極限誤差：示值的±0.5%以?xún)?
8. 位移最小分辨力：0.01mm
9. 力控速率調節范圍：0.05～5%FS/S
10. 力控速率相對誤差：設定值的±0.5%以?xún)?
11. 變形速率調節范圍：0.05～5%FS/S
12. 變形控制速率相對誤差：設定值的±0.5%以?xún)?
13. 橫梁速度調節范圍：0.01～500mm/min
14. 橫梁速度相對誤差：設定值的±1%以?xún)?
15. 恒力、恒變形、恒位移控制范圍：0.5%～100%FS
16. 恒力、恒變形、恒位移控制精度：設定值的±0.5%以?xún)?
17. 兩鉗口間有效拉伸空間距離：700mm
18. 軟件及用戶界面：17寸觸摸屏操控一體機
19. 試驗過程及測量、顯示、分析、控制等均由微機完成
20. 試樣破壞后，移動橫梁自動停止移動(或自動返回初始位置)
21. 具有程控和機械兩級限位保護
22. 當負荷超過額定值3～5%時，自動停機
23. 供電電源：220V，50Hz
28.主機尺寸： 550×500×150mm
29.設備重量：約120Kg
四、 試驗機主機配置
l 1.桌面臺式主機一臺
l 2.精度光電編碼器一只
l 3.動力系統：精度步進電及驅動系統
l 4.精密滾珠絲杠副一套
l 5.精度負荷傳感器一支
l 6.專用塑料薄膜拉伸輔具一套
l 7.試驗機專用壓縮輔具一套
l 8.Fasttest17寸觸摸屏操控一體機一套
七、控制系統
包括了計算機、試驗機測控系統及手控盒三個模塊。首次在業內實現了計算機和試驗機測控系統的完美融合，無縫對接。既保證了兩者的兼容性，又提了可靠性，加強了使用的便利性。
新版測控軟件承載了二十年的使用經驗和技術沉淀，是普及版的集大成者，既有老友的熟悉、穩重，又有新朋的熱情、奔放。
※模塊展示
⒈ 計算機
⑴ CPU：酷睿i3, 雙核
⑵ 內存：2G
⑶ 硬盤：固態80G
⑷ 系統：win7, 64位
⑸ 顯示器：17英寸，電容觸摸屏
⑹ 無線鍵盤、無線鼠標
⒉ 測控卡
⑴ 兩路精準24位A/D轉換通道，采樣周期50Hz，最分辨率達±1/10萬，全程不分檔，全程分辨率不變。一路用于載荷采集，另一路用于引伸計采集。
⑵ 三路數字光柵位移信號采集，截止頻率達2MHz，一路用于采集橫梁位移，另外兩路用于采集大變形。
⑶ 四路數字量輸入，四路數字量輸出。
⑷ 一路方波輸出，輸出頻率范圍達1:200萬。
⑸ 無需安裝驅動，與計算機主板完美融合。
⑹ 所有數據接口的接線定義與PCIE接口的STC系列板卡兼容。

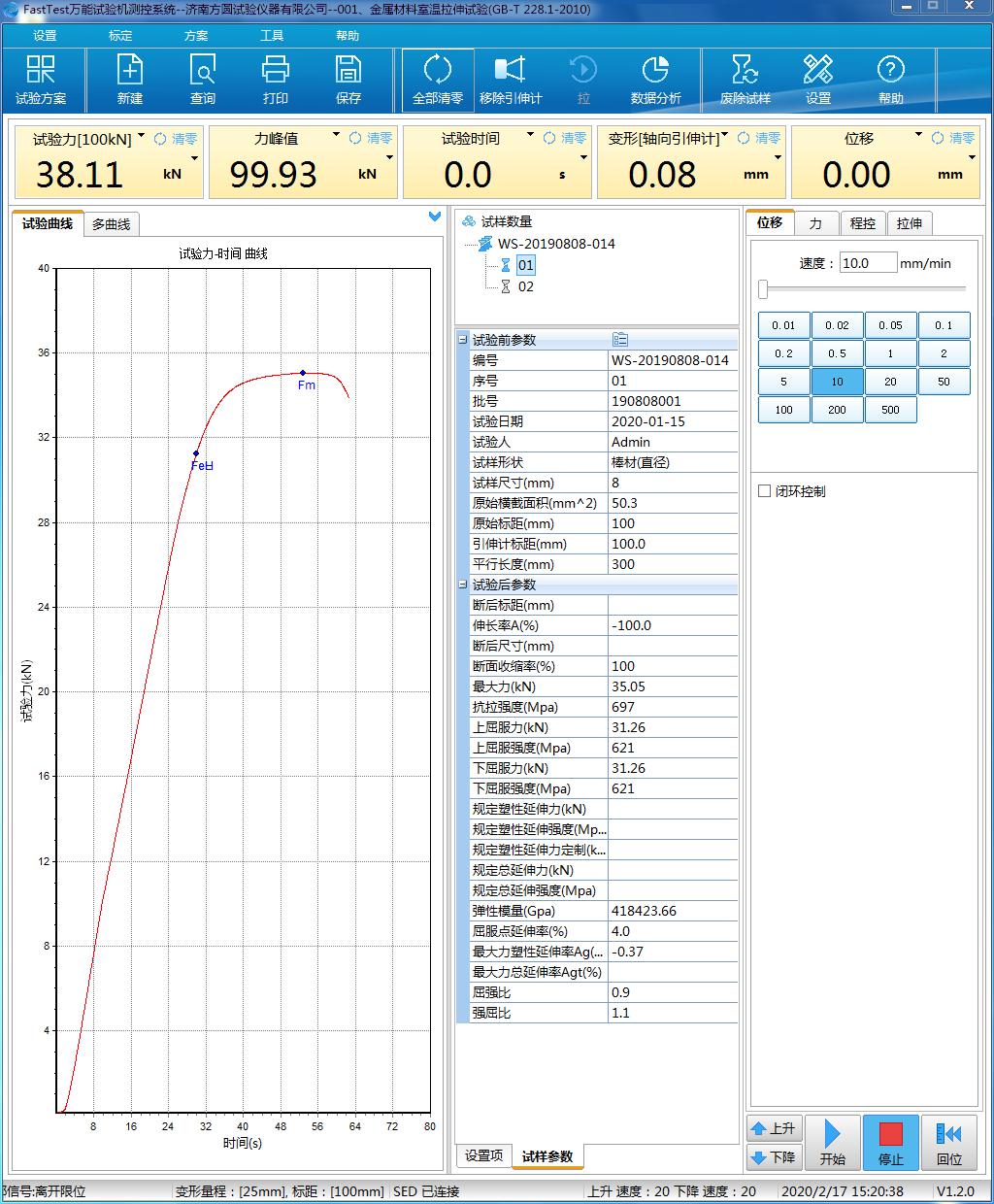

⒊ 測控軟件
⑴ 可顯示試驗力及峰值、變形、試驗時間等實時數據，最多增加至5個顯示窗口，每個顯示窗口可實時切換顯示的數據、顯示的小數位數、顯示的單位。
⑵ 同時記錄力-時間，變形-時間，位移-時間、應力-時間、應變-時間、力-變形、力-位移、應力-應變等試驗曲線，可隨時切換觀察，速采樣。

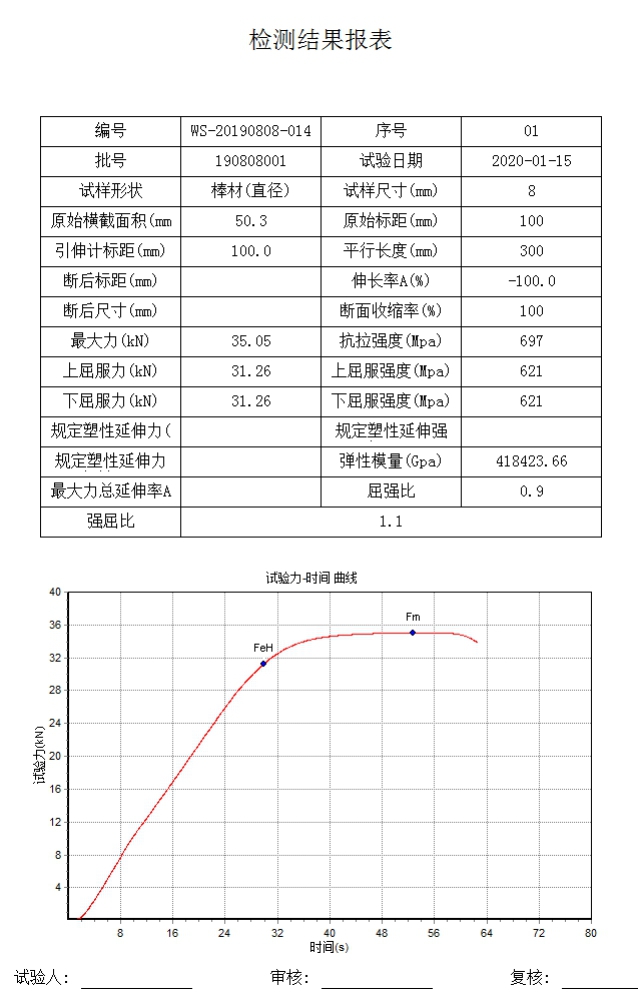

⑶ 報表的制作和使用更加方便、快捷。
⑷ 功能強大的試驗方案可與報表、PID參數、程控、數值顯示、曲線以及其他試驗參數同步切換。
⑸ 靈活的校準模式，根據實際使用習慣來改變校準模式，分校準+修正和AD碼值兩種樣式。
⑹ 度集成的數據上傳接口，已于全國八十多家實驗室MIS系統軟件實現了無縫對接。
⑺ 外掛語言包，用戶可以自行添加各種語言，默認提供中文、英文、俄文三種語言。
⒋ 手控盒
⑴ 按鍵內容：快升、快降、慢升、慢降、上升、下降、試驗、停止、清零。
⑵ 接口方式：USB
八、驗收及售后服務
1. 設備安裝、調試、驗收合格后，供方應免費對操作人員進行設備的操作和維護的培訓
2. 設備在調試驗收合格后，免費保修12個月，保修期滿后負責長期維修服務
3. 設備安裝、調試完成后，按有關國際、國家標準對設備進行驗收
4. 免費長期提供設備咨詢、調試服務
