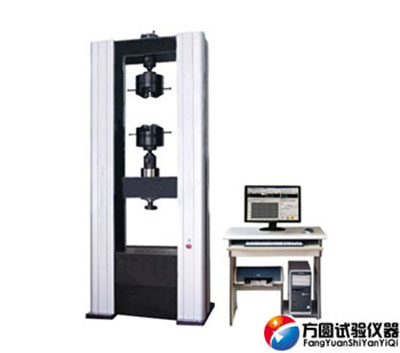

WDW-100E微機控制電子萬能試驗機適用于對金屬、鋼筋、橡膠、塑料、薄膜、編織袋、鋁塑管、復合材料、防水材料、紡織物、紗線、電線電纜、紙張、彈簧、木材、包裝材料、膠帶、金屬細絲、金屬箔板、紡織纖維、粘結劑、膠合板、刨花板、中密度纖維板等進行拉伸，壓縮，彎曲，剪切，撕裂，剝離等力學性能的測試，2000及4000控制系列還可實現恒應力、恒應變、蠕變、松弛等多閉環試驗，配置特殊裝置后還能完成扭轉等試驗項目?？筛鶕礼B，JIS，ASTM，DIN等標準自動求出拉抗強度，屈服強度，伸長率，定伸長應力，定應力伸長，彈簧模量等參數。
一、性能特點：
1、優秀的外觀設計。我公司多年來一直非常注重產品的外觀造型，開發出許多可與國外機型相媲美的產品。該機型以取得國家 外觀專利保護。
2、測量精度：試驗測量精度均可達到0.5級。
3、采樣速率：可達200次/秒。
4、全數字化控制系統配合成套進口交流伺服系統和電機，消除位移零飄。
5、圓弧齒形同步帶對稱減速驅動系統，純數字的鎖相環位置脈沖控制模式，無零飄，無失調，低噪音，效率，傳動平穩。
6、采用精度滾珠絲杠加載，加載平穩，試驗機的壽命長，長期穩定性好且節能。
7、位移測量：采用進口光電編碼器，無失調，無飄移，小分辨率可達到1μm。
8、載荷/變形測量：具有多個子通道，實現真正意義上的多只傳感器擴展測量。
9、大變形測量：自動跟蹤，測量精確，達到國際水平。
10、速度范圍寬：試驗速度范圍達到300萬倍，可適應速試驗，也可適應低速試驗。
11、多重安全保護功能：具有機械、電器、軟件等多種安全保護功能?！?
12、簡單，可靠，功能強大的用戶操作界面。
13、開放的數據結構，無論是結果參數還是過程數據都允許用戶隨機調用，對科研和教學非常有利。用戶自編輯報告功能。數據可方便的導入Excel表格，方便用戶后期處理。
14、夾具及附件：備有數百種不同的夾具及附件，可滿足各類用戶不同的試驗要求。
二、試驗機標準配置：
|
名稱 |
WDW-50E |
WDW-100E |
數量 |
|
主機交流伺服電機及系統 |
1.5kW |
1套 |
|
|
減速系統 |
|
1套 |
|
|
軟件及測控系統 |
|
1套 |
|
|
滾珠絲杠副 |
|
2套 |
|
|
變壓器 |
|
1套 |
|
|
負荷傳感器 |
50KN |
100KN |
1只 |
|
引伸計 |
YYU-10/50 |
1只 |
|
|
光電編碼器 |
2000線 |
1只 |
|
|
計算機 |
聯想品牌當前主流配置 |
1臺 |
|
|
打印機 |
HP(A4、噴墨打印機) |
1臺 |
|
|
計算機桌 |
標準 |
1張 |
|
|
拉伸附具平鉗口 |
0mm～7mm |
1套 |
|
|
拉伸附具圓鉗口 |
Φ14mm～Φ20mm |
Φ20mm～Φ26mm |
1套 |
|
壓縮輔具 |
壓盤直徑Φ100 |
壓盤直徑Φ120 |
1套 |
|
彎曲輔具 |
跨距500mm、支輥及壓輥直徑Φ24mm |
跨距500mm、支輥及壓輥直徑Φ30mm |
1套 |
|
隨機工具 |
|
1套 |
|
|
隨機文件 |
|
1套 |
|
|
FY8001數據AD采集卡 |
|
1套 |
|
|
特殊附具(需另訂貨) |
平鉗口7mm～14mm、14mm～20mm |
1套 |
|
三、試驗機優點：
（1）交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。
（2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。
（3）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
