一、產品簡介:

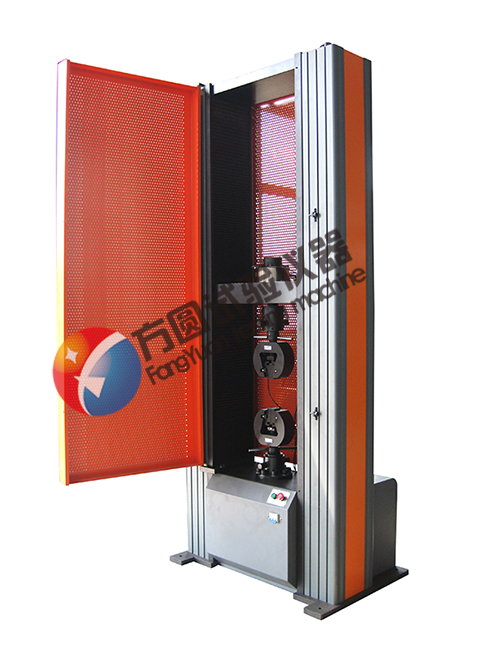

防護罩電子萬能試驗機的設計采用國外的先進控制理念,滿足國家標準GB/T228《金屬材料室溫拉伸試驗方法》GB/T7314《金屬材料室溫壓縮試驗方法》GB/T14452《金屬材料彎曲力學性能試驗方法》可以滿足GB、、ASTM、DIN等標準??筛鶕蛻?hù)需求增加其它相應標準。外形美觀、操作方便、性能穩定可靠。計算機通過方圓公司研制的全數字控制系統進行采集控制、經方圓全數字調速控制器直接控制全數字調速電機轉動、轉速經減速系統減速后通過精密絲杠副實現橫梁上升、下降,完成試樣的拉伸、剝離等力學性能試驗。試驗機專業軟件實現自動求取最大力、抗拉強度等數據。計算機控制系統對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求、試驗報告多樣化如WORD、EXECEL等方式。
防護罩電子萬能試驗機機無污染、噪音低,效率,具有較寬的調速范圍。本機適用于各種金屬、非金屬及復合材料的力學性能指標的測試,完全符合國家相關標準的要求。該機可對橡膠、塑料、塑膠、無紡布、紡織面料、尼龍、纖維、納米材料、分子材料、復合材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、軸承鋼、不銹鋼(及其它硬度鋼)、鑄件、鋼板、鋼帶、有色金屬、汽車配件、合金材料及其它非金屬材料和金屬材料進根據GB//ASTM/JIS/DIN等標準選配不同附具后,用其進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種低溫試驗,也可檢測材料的屈服強度、抗拉(壓、彎)強度、延伸率、非比例強度、彈性模量等參數;建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析;是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、技術參數
序號 | 技術指標 | WDW-5 | WDW-10 | WDW-20 | WDW-30 | WDW-50 | WDW-100 | WDW-200 | WDW-300 | |||
1 | 試驗機等級 | 1級或0.5級 | ||||||||||
2 | 試驗力最大值 | 5kN | 10kN | 20kN | 30kN | 50kN | 100kN | 200KN | 300KN | |||
3 | 試驗力測量范圍 | 最大試驗力的(0.4%~100%) | ||||||||||
4 | 試驗力測量精度 |
最大試驗力的(0.2%~100%)測量范圍內,優于示值的±1%(1級); 最大試驗力的(0.4%~100%)測量范圍內,優于示值的±0.5%(0.5級) |
||||||||||
5 | 試驗力分辨力 | ±300000碼 | ||||||||||
6 | 變形最大值 | 10mm | ||||||||||
7 | 變形測量范圍 | 引伸計滿量程的0.2%-100% | ||||||||||
8 | 變形測量精度 | 引伸計滿量程的0.2%-100%范圍內,優于示值的±1%(1級); | ||||||||||
9 | 位移測量精度 | 優于示值的±1%(1級);優于示值的±0.5%(0.5級) | ||||||||||
10 | 位移分辨力 | 0.001mm | ||||||||||
11 | 位移速度(mm/min) | 0. 005 ~ 500 | ||||||||||
12 | 拉伸行程 | 700 | ||||||||||
13 | 壓縮行程 | 600 | ||||||||||
14 | 試驗寬度 | 380 | 400 | 420 | 650 | |||||||
15 | 力控速率調節范圍 | 0.005--5%Fs/s | ||||||||||
16 | 力控速率控制精度 | 為±1%設定值以?xún)? | ||||||||||
17 | 變形速率調節范圍 | 0.005—5%Fs/s | ||||||||||
18 | 變形速率控制精度 | 速率<0.05%Fs時,為±1%設定值以?xún)龋?br style="padding:0px;" /> 速率>0.05%Fs時,為±0.5%設定值以?xún)? | ||||||||||
19 | 位移速率控制精度 | 速率<0.01mm/min時,為設定值的±1%以?xún)龋?br style="padding:0px;" /> 速率≥0.01mm/min時,為設定值的±0.5%以?xún)取? | 0.005—250mm/min | |||||||||
20 | 恒力、恒位移、恒變形控制范圍 | 0.5%~100%Fs | ||||||||||
21 | 恒力、恒位移、恒變形控制精度 | 設定值≥10%Fs時,為設定值的±0.1%以?xún)龋?br style="padding:0px;" /> 速率<10%Fs時,為設定值的±1%以?xún)? | ||||||||||
22 | 工作環境 | 室溫10~35℃,濕度20%~80% | ||||||||||
23 |
主機外形尺寸 (寬×深×)(mm) |
700*450*1750 | 750*500*1850 | 820*550*1950 | 1100*770*2613 | |||||||
24 | 主機重量 | 350 | 400 | 850 | 1560 |
