一、產品概述:

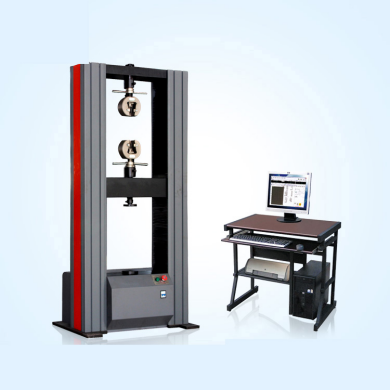

電腦控制萬能材料拉力試驗機采用國外先進技術,全數字放大、采集、閉環控制,試驗速度、試驗時間、試驗力值及力值保持均可控制、使顯示穩定、精度、使用方便。主機采用日本松下伺服電機及伺服調速系統、精密減速機、精度絲杠、具有傳動平穩、噪音低、速度精度、調速范圍寬、使用壽命長等特點;大液晶和微機實時顯示,可顯示試驗力、峰值、位移、速度、試驗狀態、曲線等,外觀大方,使用方便,操作簡單;具有限位、過載自動保護、試樣斷裂自動停機等功能,微機自動控制試驗進程,自動分析和處理試驗結果,具有靈活多樣的控制方式。配置標準拉伸、壓縮輔具、彎曲輔具各一套,試驗軟件免費升級換代。
二、技術參數:
規格型號 | WDW-1E—5E | WDW- 10E | WDW- 20E | WDW- 50E | WDW- 100E | WDW- 200E | WDW- 300E |
結構形式 |
|
|
|
|
|
|
|
單絲杠式 | 門式雙絲杠 |
|
|||||
最大力值(kN) | 1-5 | 10 | 20 | 50 | 100 | 200 | 300 |
有效測量范圍(N) | 2%-100%FS(全程不分檔) | ||||||
力值精度(%) | 優于示值的±1%(精密級可達±0.5%,定做) | ||||||
負荷分辨率(N) | 0.1 | 1 | |||||
試驗速度(mm/min) | 0.05-500 | ||||||
速度精度(%) | ±1% | ||||||
變形測量精度(%) | ±1% | ||||||
變形分辨率 | 0.01 | ||||||
位移測量精度(%) | ±1% | ||||||
位移分辨率 | 0.05 | ||||||
拉伸空間 | 700(不含附具) | 550(不含附具) | |||||
輔具 | 拉伸、壓縮、彎曲輔具各一套(可根據用戶要求選擇) | ||||||
主要配置 | 鋁型材外殼、聯想計算機及打印機,PCI數據采集及控制卡、數據處理及控制軟件一套、進口伺服電機調速器、進口精度負荷傳感器、精度精密滾珠絲杠、引伸計、 |
三、功能介紹:
a)自動停機:試樣斷裂后,移動橫梁自動停止;
b)自動換檔:根據負荷大小自動切換到適當的量程,以確保測量數據的準確性;
c)條件存盤:試驗控制數據和試樣條件可制成模塊,方便了批量試驗的進行;
d)自動和人工兩種模式求取試驗結果,自動形成報表,使數據分析過程簡便。
e)自動變速:試驗過程中移動橫梁的速度可按預先設定的程序自動變化,也可手動變化;
f)自動標定:系統可自動實現示值準確度的標定;
g)自動保存:試驗結束,試驗數據和曲線自動保存;
h)過程實現:試驗過程、測量、顯示和分析等均由微機完成;
i)批量試驗:對相同參數的試樣,一次設定后可順次完成;
j)過載保護:當負荷超過各檔最大值的3-5%時,自動停機;
k)試驗軟件:中文WINDOWS界面,菜單提示,鼠標操作;
l)顯示方式:數據和曲線隨試驗過程動態顯示;
m)曲線遍歷:試驗完成后,可對曲線進行再分析,用鼠標可找到曲線上任一點所對應的試驗數據;
n)曲線選擇:可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打??;
o)試驗報告:可按用戶要求的格式編制報告并打??;
p)限位保護:具有程控和機械兩級限位保護;
四、質量保證:
電腦控制萬能材料拉力試驗機在訂貨方正式驗收合格后,視為正式交貨。設備三包期為正式交貨之日起兩年。在三包期內,供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞,及時免費更換。保修期外設備在使用過程中發生故障,供貨方及時到訂貨方服務,積極協助訂貨方完成維修任務。
