濟南方圓直銷數顯式電子萬能試驗機(落地式) ，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及等院校、科研機構、技術監督、質檢站所等部門。，如您有需求或任何想要咨詢的問題，歡迎您隨時致電我司， 24小時熱線:0531-83157169，我們將有專業的技術人員竭誠為您服務。
一. 產品概述：
本公司生產的WDS數顯式電子萬能試驗機分為WDS-50E/100E/200E/300E/500E/600E六個系列，主要用于各種金屬、非金屬及復合材料進行拉伸、壓縮、彎曲等力學性能指標的測試。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。在試驗中，檢測材料的最大承載拉力、壓力、抗拉強度、抗壓強度、伸長變形、延伸率等技術指標。以上檢測參數在試驗結束后，由主控制器根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可查詢顯示，也可打印.
二、功能特點：

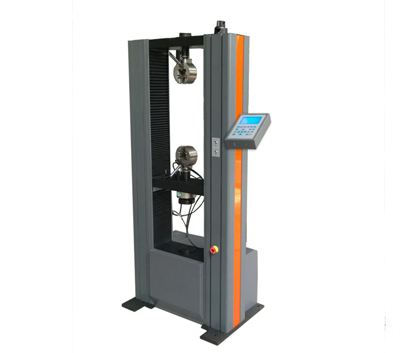

該機采用雙空間龍門式落地式結構，標準為上空間拉伸，下空間壓縮、彎曲，拉壓空間可相互轉換。
主機部分由四根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。
由調速精度、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。
該結構保證機架有足夠的剛度，同時實現效、平穩傳動。
三、適用范圍：
本機適用于各種金屬、非金屬及復合材料的力學性能指標的測試，完全符合國家相關標準的要求。
四、試驗機的主要技術指標：
產品名稱 | 數顯式電子萬能試驗機（門式框架結構） | ||||
產品型號 | WDS-50E | WDS-100E | WDS-200E | WDS-300E | WDS-600E |
結構形式 | 落地式結構 | ||||
最大試驗力（KN） | 50Kn | 100Kn | 200Kn | 300Kn | 600Kn |
試驗力級別 | 1級 | ||||
試驗力測量范圍 | 0.2%--100%FS | ||||
試驗力示值相對誤差 | ≤示值的±1% | ||||
力分辨率 | 1/500000 | ||||
位移測量裝置 | 光電編碼器 | ||||
位移示值相對誤差 |
≤示值的±1% | ||||
位移分辨率 | 0.001 | ||||
位移速率調節范圍（mm/min） |
0.05-500無極調速 | ||||
安全保護裝置 | 機械限位保護和軟件過載保護 | ||||
有效拉伸空間 |
600 | ||||
有效壓縮空間 |
600 | ||||
有效試驗寬度 | 500 | 550 | 600 | 650 | |
楔形夾具夾持方式 |
手動加緊/自動加緊 | ||||
壓縮附具 | 壓盤直徑φ160或定制 | ||||
主機外形尺寸 | 950×650×2100 | 1000×750×2200 | 1100×770×2600 | 1150×770×2817 | |
主機重量（KG） | 750 | 1100 | 1800 | 2800 |
