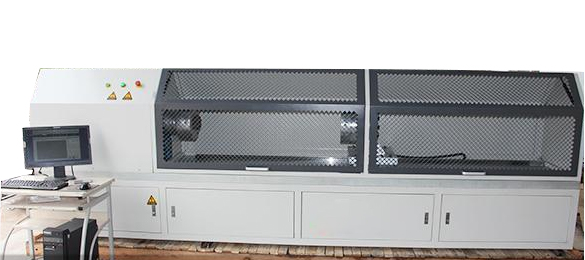

大型靜態扭矩試驗臺介紹:
本機主要用于汽車驅動橋總成靜態扭轉剛度和靜態扭轉強度性能試驗,滿足《汽車驅動橋臺架試驗方法》(QC/T533-1999)。通過相應夾具聯接安裝,在試驗機允許范圍內,可進行各種軸類零件、結構件及各類材料試樣的靜態扭轉試驗。
大型靜態扭矩試驗臺功能概述:
被測試試樣安裝在可調整空間的夾具之間,可適應不同的被測試試樣扭轉力學性能的試驗。試驗臺采用計算機控制操作,可進行扭矩、峰值、角度、曲線等數據的采集;顯示器顯示被測試零件的扭矩-時間,扭角-時間,扭矩-扭角試驗曲線;可以實現試驗數據存儲、考取、 打印試驗報表等。
大型靜態扭矩試驗臺主要技術參數:
1) 設備最大輸出扭矩:±50000Nm;
2) 輸出轉速:0-130度/min;
3) 加載器最大旋轉角:無限制;
4) 轉角分辨率:1分;
5) 試件長度調節范圍;0-2000mm;
6) 控制方式:扭矩閉環控制、轉角閉環控制;
7) 系統具有超載、試件斷裂等保護功能;
8) 打印輸出并繪制曲線圖表。
