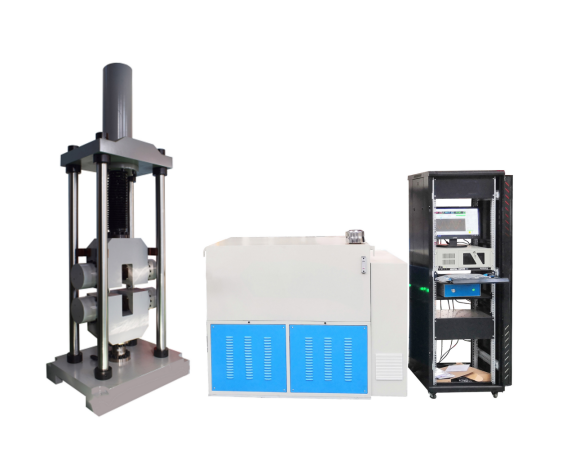

FYUTM-300KN/30噸單空間電液伺服
萬能試驗機采用單空間油缸上置式結構。主油缸采用雙向差動油缸,在一個空間內實現拉壓雙向控制。 試驗機采用無間隙剛性結構,直接利用活塞的升降來調整試驗空間,操作方便、效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統,可自動精確地控制試驗過程,并自動測量試驗力、位移、變形等試驗參數。
該試驗機主要用于金屬材料的拉伸試驗,可實現等速率加荷、等速率變形、等速率位移等控制過程,并可在一次試驗中實現力、變形、位移三段控制,各控制之間可平滑轉換。 計算機與測控系統采集試驗數據并發送控制指令,能自動控制試驗過程和自動求出試驗結果,并由微機屏幕實時顯示試驗曲線和試驗結果,由打印機打印試驗報告和試驗曲線。系統具有返車功能,試驗結束后,加載油缸活塞可自動或手動返回初始位置。
相關標準:
(1) GB/T 2611 《試驗機通用技術要求》
(2) GB/T16825.1 《靜力單軸試驗機的檢驗第1部分:拉力和(或)壓力試驗機測力系統的檢驗與校準》
(3) GB/T 16826 《電液伺服萬能試驗機》
(4) JB/T 8612 《電液伺服萬能試驗機》
(5) GB/T 228.1 《金屬材料拉伸試驗第1部分:室溫試驗方法》
(6) GB/T 7314 《金屬材料室溫壓縮試驗方法》
技術參數:
規格型號 FYUTM-300KN
最大負荷(kN) 300
試驗機準確度等級 0.5級
試驗力示值相對誤差 ±0.5%以?xún)?br />
試驗力測量范圍 1%-100%FS(全程不分檔) <br>
變形(引伸計)測量范圍 1%-100%FS <br>
變形示值相對誤差 ±0.5%
變形分辨力 最大變形量的1/500000
活塞上升移動最大速度(mm/min) 340
活塞下降移動最大速度(mm/min) 1000
試驗力加載速率范圍 0.02%-2%FS/s
立柱間有效距離 500
拉伸鉗口最大間距 600
最大壓縮空間 390
圓試樣夾塊的夾持范圍 Φ10~Φ32
板試樣夾塊的夾持厚度 2~25
壓板尺寸 ?120
活塞行程 600
主機外形尺寸(長x寬x,mm) 800x600x2720
油源外形尺寸(長x寬x,mm) 600x880x925
電源 三相五線制380VAC±10%,50Hz,5.5kW
重量 2000(主機)+400 (油源)
