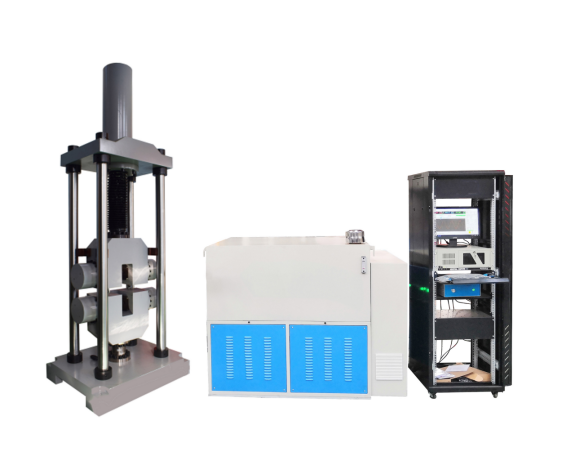

FYUTM-1000KN/100噸單空間電液伺服萬能試驗機采用單空間油缸上置式結構。主油缸采用雙向差動油缸，在一個空間內實現拉壓雙向控制。試驗機采用無間隙剛性結構，直接利用活塞的升降來調整試驗空間，操作方便、效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量力、位移、變形等試驗參數。
該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。 計算機與測控系統采集試驗數據并發送控制指令，能自動控制試驗過程和自動求出試驗結果，并由微機屏幕實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。系統具有返車功能，試驗結束后，加載油缸活塞可自動或手動返回初始位置。
主要功能：用于各種金屬材料試樣的拉伸、壓縮、彎曲、剪切等試驗，以及一些產品的特殊試驗。
主要特點：
1：采用單空間結構形式，所有試驗都在同一個空間里完成，試驗空間布置合理，符合人機工程學原理，減小試驗人員勞動強度；
2：上置雙向控制油缸具有友誼的對中性，優良的吸能減震性能，方便的空間調整；
3：采用進口“工”字型負荷傳感器，抗測拉（壓）能力強，線性、穩定性好；
4：主機為全鋼性無間隙結構，半封閉鉗口，拉伸試樣斷裂時，試驗機對地面無沖擊；
5：油源采用靜音設計，環保，人性化，獨有的壓差隨動系統，降低能耗，減少發熱，保護油路；
6：采用速DSP平臺，其集成度、強大的控制、數據處理能力、可靠性，是采用其它處理器的試驗機所無法比擬的。
7：采用基于神經元自適應PID算法的全數字、三閉環（力、變形、位移）控制系統，實現力、變形、位移全數字三閉環控制，各控制環間可自動切換，并在各方式間切換時實現無沖擊平滑過渡。
8：精準24Bit數據采集系統，分辨率，可擴展至8路AD采集。
9：USB1.1通訊，通訊速率為12Mb/s，采用全速模式，批量傳輸方式。
10：系統板采用4層PCB獨特抗干擾布線方法，抗干擾能力強。
11：除電源接口外，其它接口一律采用標準USB式接口，即插即用接口此種接口可實現熱插拔，即具有即插即用功能。接口特性可由軟件在線設置。使得各接口布局工整合理，插拔方便。
滿足標準：
1) GB/T 2611 《試驗機通用技術要求》
2) GB/T 16826 《電液伺服萬能試驗機》
3) JJG 1063 《電液伺服萬能試驗機》
4) GB/T 228.1 《金屬材料拉伸試驗第1部分：室溫試驗方法》
應用行業：
計量質檢；冶金鋼鐵；機械制造；電子電器；汽車生產；電線電纜；民用航空；等院校；科研試驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。規格型號
技術參數：
|
規格型號 |
FYUTM-1000KN |
|
最大負荷（kN） |
1000 |
|
試驗機級別 |
0.5級 |
|
力值示值相對誤差 |
±0.5％ |
|
力值測量范圍 |
1％－100％FS（全程不分檔） |
|
變形（引伸計）測量范圍 |
1%-100%FS |
|
變形（引伸計）示值相對誤差 |
±0.5％ |
|
變形（引伸計）分辨力 |
1/500000FS |
|
活塞上升最大速度(mm/min) |
240 |
|
活塞下降最大速度(mm/min) |
375 |
|
試驗力加載速率范圍 |
0.02%-2%FS/s |
|
立柱數 |
4 |
|
立柱間有效距離 |
585x365 |
|
拉伸鉗口最大間距 |
700 |
|
最大壓縮空間 |
485 |
|
圓試樣夾塊的夾持范圍 |
?15～30、?30～45、?45～55 |
|
板試樣夾塊的夾持厚度 |
2～20、20～40 |
|
壓板尺寸 |
200x200 |
|
活塞行程 |
680 |
|
主機外形尺寸（長x寬x，mm） |
870x650x3340 |
|
油源外形尺寸（長x寬x，mm） |
870x1080x1100 |
|
電源 |
三相五線制380VAC±10％，50Hz,9kW |
|
重量 |
4500 (主機)+700 (油源) |
