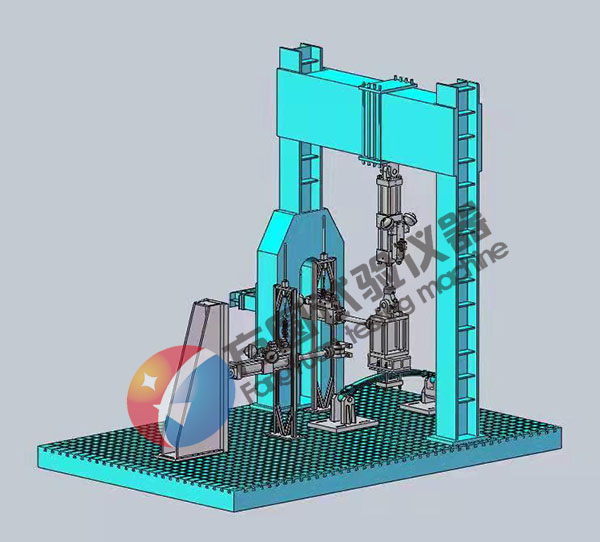

自平衡靜動力加載土工模型試驗系統設備

自平衡靜動力加載土工模型試驗系統設備（1臺/套，國產定制）——David
  1、豎向最大動態輸出力±400kN，作動器行程±100mm；
  2、水平最大動態輸出力±250kN，作動器行程±100mm；。
  3、可進行動態試驗和靜態試驗，最大工作頻率0.01-20Hz。
  4、流量滿足下列幅頻特性：400KN，20HZ，±2mm；250KN，20HZ，±5mm；
  5、信號波形有正弦波、方波、三角波、斜波等，可自定義試驗波形；
  6、多通道結構加載軟件測控系統 、單軸力學動靜態軟件測控系統，必須具有譜載波形導入功能，加載軟件可使用戶人工干預試驗過程，改變下一步的加載步長等。
  7、靜態控制精度典型值優于0.5%FS，動態控制精度典型值優于1%FS；
  8、試驗臺平面尺寸為長7m，寬不小于3m，必須滿足容器箱模擬加載工況；
  9、主框架采用自反力結構，軸向加載通道作動器可沿水平向移動調節，調節距離不小于3M,水平加載通道可沿軸向移動調節，調節距離不低于2M。
  10、主框架加工要求：所有構件的連接安裝面、工作面均進行機加工，表面平面度誤差不大于1mm，粗糙度優于R3.2；安裝孔孔距誤差0.2mm，且沒有累積誤差；噴漆前進行噴砂處理，表面噴涂環氧樹脂漆。
  11、容器箱要求縱向可移動調整，調整區間500-2000mm;雙向結構積木式設計，單件重量不超過150KG，連接方式方便可靠。
